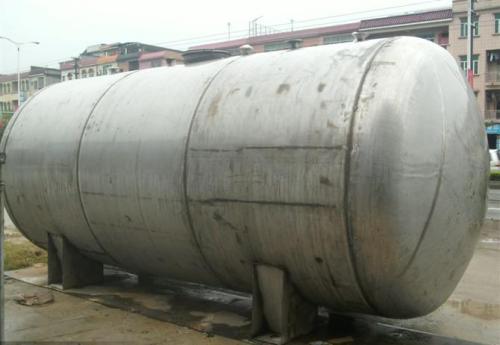

罐體卷筒管、儲罐的生產(chǎn)工藝主要是卷管機加工卷管對接而成，其主要分類有：罐體卷圓，罐車卷筒，儲罐卷筒，油罐卷筒，粉罐卷筒，反應(yīng)釜卷筒，鍋爐卷筒，壓力容器卷筒，等大型筒體卷圓，鋼板卷管，罐車卷圓，儲罐卷圓，油罐卷圓，粉罐卷圓，反應(yīng)釜卷圓，鍋爐卷圓，壓力容器卷圓，等大型筒體卷圓，鋼板卷管，罐車卷管，儲罐卷管，油罐卷管，粉罐卷管，反應(yīng)釜卷管，鍋爐卷管，壓力容器卷管，等大型筒體卷管，鋼板卷管
 首先先了解一下厚壁卷管的分類1.冷卷厚壁卷管2.熱卷厚壁卷管3.厚壁卷管的特點4.焊接工藝及焊管類型

厚壁卷管詳細參數(shù)

厚壁卷管是用鋼板卷制而成的，厚壁卷管又可以分為冷卷厚壁卷管和熱卷厚壁卷管。

   冷卷厚壁卷管
冷卷厚壁卷管壁厚在20mm一下，外徑450-3000mm，是由鋼板直接卷制、焊接、成型、對接、去筋而成。冷卷厚壁卷管具有加工時間短交貨迅速、造價低等特點。冷卷厚壁卷管主要用于：管道、廣告牌、立柱等。

    熱卷厚壁卷管
產(chǎn)品執(zhí)行標準為：GB/T50205-2001、GB/T3092-2001等。產(chǎn)品廣泛用于石油、化工、天然氣輸送、打樁及城市供水、供熱、供氣等工程。
1.熱卷厚壁卷管的壁厚一般超過20mm，外徑范圍450-3000mm，熱卷厚壁卷管是在鋼板加熱的狀態(tài)下卷制、焊接、成型、去筋、探傷、出廠。有時壁厚較為特殊厚的還需要二次加熱。特點在于外徑公差小、壁厚均勻等，最主要的是熱卷厚壁
卷管不會傷害到原材料的性能，熱卷厚壁卷管的弊端是加工時間較長、造價高。熱卷厚壁卷管被廣泛用到：油缸、液壓、橋梁、輥筒等。

      厚壁卷管的特點編輯厚壁卷管與無縫鋼管相比較具備有：價格低廉、交貨迅速、厚壁卷管打破無縫鋼管規(guī)格固定的弊端等。

      3焊接工藝及焊管類型編輯厚壁卷管是用鋼板或鋼帶經(jīng)過彎曲成型，然后經(jīng)焊接制成。按焊縫形式分為直縫焊管和螺旋焊管。按用途又分為一般焊管、鍍鋅焊管、吹氧焊管、電線套管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管和螺旋焊管。

4產(chǎn)品詳細參數(shù)編輯卷管致力于生產(chǎn)環(huán)縫、縱環(huán)各類卷管及鋼制壓力鋼管并在傳統(tǒng)卷制設(shè)備同類規(guī)格型號的基礎(chǔ)上進行改造。使卷焊鋼管設(shè)備的各項參數(shù)提高30%之功能，填補了原有傳統(tǒng)卷制設(shè)備不能生產(chǎn)的空白?？缮a(chǎn)直徑400以上，壁
厚8-100mm的鋼管。材質(zhì)主要有Q235、Q345、20#、16錳、16錳容等。

         卷管生產(chǎn)技術(shù)要求

一、卷管焊縫是雙面焊縫，允許兩個縱向焊縫，焊縫間距超過300 mm。焊接外觀，質(zhì)量標準不低于《焊接規(guī)范》中的第三級標準。

二、當對為卷管時，兩個焊縫之間的距離應(yīng)大于100mm，外支管外壁之間的距離不應(yīng)小于50mm。

三、卷管對接焊縫的不對中量不應(yīng)超過壁厚的20％，且不應(yīng)超過2mm。兩個具有較小相鄰偏差值的管對接。

四、卷管周長偏差

五、管槽加工和接頭對：

1.當管壁厚度小于6mm時，為I型焊縫，當管壁厚度大于6mm時，為V型焊縫；

2.對于直徑大于600毫米，壁厚大于6毫米的管子，管子底部一般應(yīng)密封在管子內(nèi)部的底部；

3.氣體卷管除了搭接接頭外，另一種是連續(xù)且堅固的V型槽對接焊接。如果發(fā)現(xiàn)焊縫有缺陷，則必須對焊接進行重新焊接。重新焊接不應(yīng)超過兩次。 。同一圓柱部分卷管的縱向焊縫不應(yīng)大于2；兩個縱向接頭的間距不應(yīng)小于200mm。

        六、卷管組對、兩個縱向狹縫之間的距離應(yīng)大于100mm。支管外壁距離焊縫不應(yīng)小于50mm。

七、卷管校準模板的弧長應(yīng)為管周長的1 / 6~I / 4；模板和管子內(nèi)壁之間的間隙

      厚壁卷管熱處理矯直的原理是什么？
對于因熱處理脹大或收縮變形而尺寸超差的厚壁卷管,可以重新使用適當?shù)臒崽幚矸椒▽ζ渥冃芜M行校正。常用的熱處理校正法有：
⑴在Ac1溫度下加熱急冷法對脹大變形的厚壁卷管進行收縮處理
厚壁卷管不發(fā)生組織比體積變化的相變,因此,不會產(chǎn)生組織應(yīng)力,只產(chǎn)生因心部和表面熱收縮量不同而形成的熱應(yīng)力。急冷時厚壁卷管表面急劇收縮對溫度較高塑性較好的心部施以壓應(yīng)力,使厚壁卷管沿主導(dǎo)應(yīng)力方向產(chǎn)生塑性收縮變形,這是熱處理收縮處理的機理。鋼的化學(xué)成分不同,其熱傳導(dǎo)和熱膨脹系數(shù)不同,在Ac1溫度下加熱后,鋼的塑性和屈服強度也不相同,靠熱應(yīng)力所能達到的塑性收縮變形效果不盡相同,一般碳素鋼和低合金鋼的收縮效果比較明顯,高碳高合金鋼的收縮效果則比較差。
收縮處理的加熱溫度應(yīng)根據(jù)Ac1選擇,應(yīng)保證在水中激冷時不淬硬為原則,對奧氏體穩(wěn)定性差的碳鋼可采用稍高于Ac1的溫度,以利用相變溫度區(qū)的相變超塑性達到最大的收縮效果。各類鋼的加熱溫度是;
碳素鋼Ac1—20⌒Ac1+20℃低合金鋼Ac1—20⌒Ac1+10℃
低碳高合金鋼(1Cr13、2Cr13、18Cr2Ni4WA等)Ac1—30⌒Ac1+10℃
奧氏體型耐熱耐蝕鋼850～1000℃
加熱時間應(yīng)保證厚壁卷管充分熱透,冷卻以食鹽水激冷為最好。Ac1溫度下加熱急冷收縮處理法,可以收縮處理各種不同形狀的厚壁卷管,如環(huán)形厚壁卷管的內(nèi)孔和外圓,扁方厚壁卷管的孔、孔距尺寸及外形尺寸,軸類厚壁卷管的長度以及某些需要局部尺寸收縮的厚壁卷管等。
⑵利用淬火脹大的方法對收縮變形的厚壁卷管進行脹大處理
       主要適用于形狀簡單的厚壁卷管。其原理是利用淬火時厚壁卷管表層發(fā)生馬氏體相變時比體積增大,對尚未發(fā)生馬氏體相變或未淬透的心部施以拉應(yīng)力,通過心部拉伸塑性變形達到厚壁卷管沿主導(dǎo)應(yīng)力方向脹大的目的。對于低中碳鋼和低中碳合金結(jié)構(gòu)鋼制造的厚壁卷管,使用常規(guī)淬火加熱溫度的上限加熱水淬時,在厚壁卷管淬透或半淬透的情況下,可使主導(dǎo)應(yīng)力方向脹大0.20～0.50％。形狀簡單的厚壁卷管可以左或稍高于Ac1溫度下加熱正火后,重復(fù)淬火1～2次。CrMn、9CrSi、GCr15、CrWMn等過共析合金工具鋼件,在原來未淬透的情況下,可按常規(guī)熱處理規(guī)范的上限加熱溫度加熱,并盡可能淬透或獲得較深淬硬層,可使厚壁卷管沿主導(dǎo)應(yīng)力方向脹大0.15～0.20％。淬火后應(yīng)經(jīng)240～280C回火,這類鋼的淬火脹大變形主要靠淬火時馬氏體相變的比體積增大,故脹大變形量有限,并有淬裂的危險。

      丁字焊大口徑卷管一般焊管材質(zhì)列表
直縫焊管材質(zhì)列表：Q235A直縫焊管,Q235B直縫焊管,20#直縫焊管、16Mn直縫焊管(Q345A直縫焊管，Q345B直縫焊管，Q345C直縫焊管，Q345D直縫焊管，Q345E直縫焊管)L245NB直縫焊管、L290直縫焊管、L360直縫焊管、L415直縫焊管、L450直縫焊管 X42直縫焊管、X46直縫焊管、X52直縫焊管,X56直縫焊管、X65直縫焊管、X70直縫焊管，L245NB直縫焊管、L290NB直縫焊管、L360NB直縫焊管、L415NB直縫焊管、L450NB直縫焊管，H40直縫焊管、J55直縫焊管、K55直縫焊管、N80直縫焊管、C75直縫焊管、L80直縫焊管、C90直縫焊管、C95直縫焊管、P110直縫焊管、Q125直縫焊管
直縫焊接鋼管：也叫焊管，是用鋼板或鋼帶經(jīng)過彎曲成型，然后經(jīng)焊接制成。按焊縫形式分為直縫焊管和螺旋焊管。按用途又分為一般焊管、鍍鋅焊管、吹氧焊管、電線套管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管和螺旋焊管。
滄州民鋼管道罐體卷筒的主要類別有：罐體卷筒，鋼板卷筒，卷管，鋼板卷管，厚壁卷管，丁字焊管，大口徑卷管，卷管廠家，卷管價格，卷管加工，大型卷管，16錳卷管，Q345B卷管，Q235B卷管，Q245R卷管，Q345R卷管，16mn卷管，大口徑焊管，大口徑直縫鋼管，大口徑焊接鋼管，板卷鋼管，錐型卷管，錐形卷管，筒體卷管，罐體卷管，鋼板卷圓，埋弧焊卷管，等各種異型材質(zhì)標準規(guī)格卷管的圖紙加工定制。
